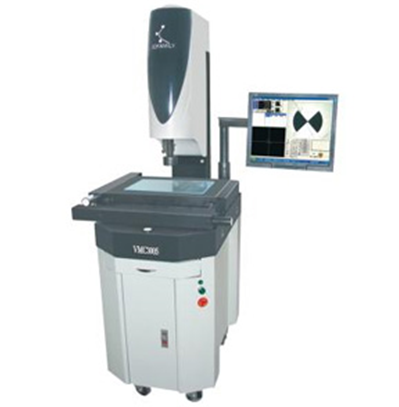

VMC-S系列是一款简易版全自动光学影像量测仪，X、Y、Z轴采用CNC伺服闭环控制系统，定位精度高，通过鼠标、摇杆就可以实现所有量测功能，批量检测效率高，同时具有SPC报表分析功能。另可选配探针系统或激光模组，满足多功能测量需求。
标准配置：
VMC400S机身
机台底座
4相可程式LED冷光源（底光和表面光）
3D 高解析度彩色CCD一个
3D-P型带卡位镜头一组（放大倍率28倍—180倍连续变倍）
电脑控制系统一套（AMD 3000+/DDR 2G内存/硬盘500G/52X CD-ROM/19”液晶）
影像量测软件V6.07一套(软件是自行研发所有,如有纠纷愿受法律制裁)
OVM Pro加密锁一个
校正片一块
操作手册一本
黏土一包
技术参数
机台型号 | VMC250S | VMC300S | VMC400S |
工作平台尺寸(mm) | 470X360 | 470X360 | 620X520 |
测量行程mm | 250*150*200 | 300*200*200 | 400*300*200 |
全机尺寸mm | 802*840*1690 | 802*840*1690 | 1350*900*1690 |
机台重量kg | 319 | 319 | 机身:442 V4工作桌:100 |
机台承重(kg) | 30 | ||
机台底座和立柱材质 | 高精度花岗石 | ||
操作方式 | 半自动 | ||
传动方式 | 自主开发精密无牙丝杆传动机构 | ||
马达控制方式 | 智能一体化（鼠标、摇杆控制） | ||
镜头 | 3DFAMILY-P型定格卡位镜头 | ||
放大倍率 | 光学放大倍率：0.7X-4.5X | ||
CCD | 43万像素品牌彩色CCD | ||
灯源 | 上表面灯：分区控制4相灯，白色；下轮廓灯：LED近平行光灯 白色 | ||
光学尺分辨率(um) | 1(0.5可选） | ||
X、Y轴精度(um) | (3+L/200) | ||
X、Y重复性(um) | 2 | ||
最大运行速度(mm/s) | XY轴:200，Z轴:80 | ||
加速度(mm/s²) | XY轴:400, Z轴:200 | ||
软件 | OVM Pro3.0 | ||
保修期 | 一年 | ||
使用环境 | 电源：110V-220V±10% 50/60HZ,温度：20±5℃，湿度：45%-75% | ||
